RC-Fernsteuerung

Ich suchte eine Funkfernsteuerung mit vielen Kanälen die ich auch für mein altes DDR-Zeugs u. evtl. weitere Projekte nutzen kann.

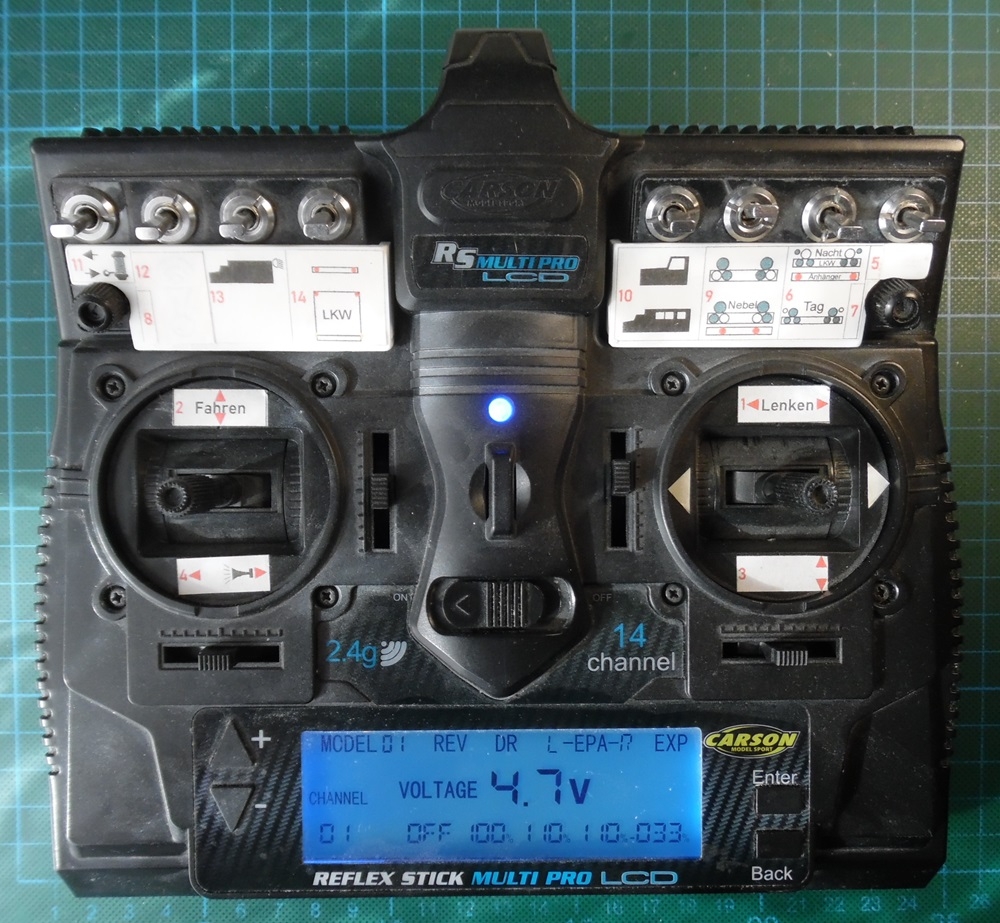

Aufsteckbare Schilder für Kanal-Schalter. Die Funktionen kann man sich nicht merken solange man an einem Modell experimentiert oder die Modelle wechselt.

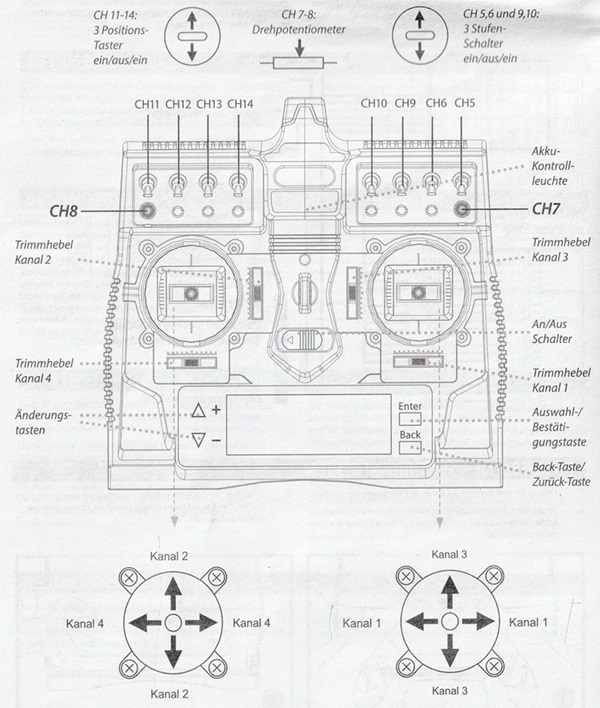

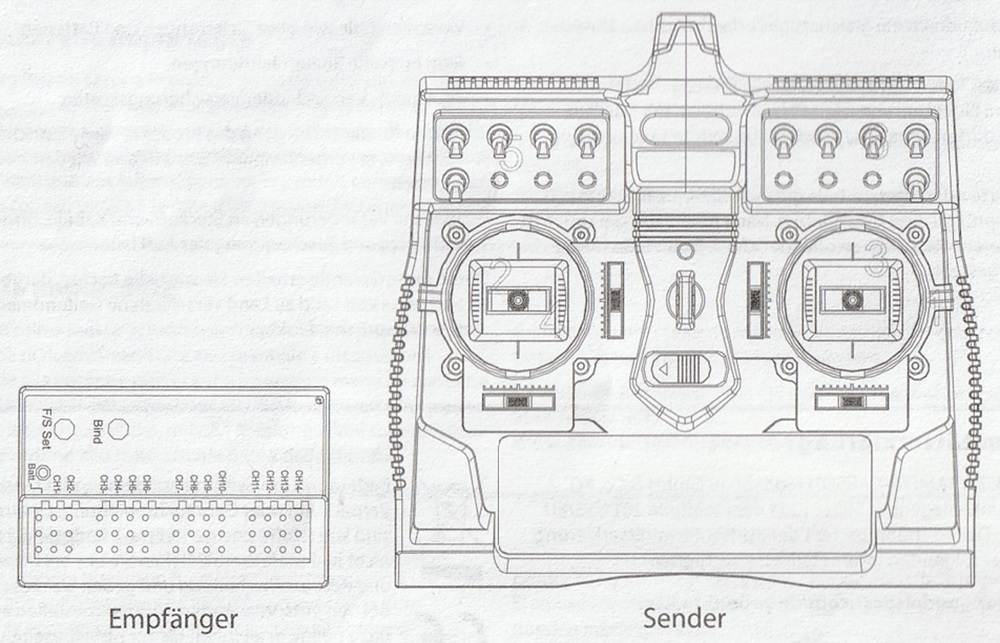

vorläufige Kanalbelegung für Ural u. Anhänger

Kanal

Bedienelement

Belegung

Empfänger

Parallel-Empfänger im Anhänger

2

Steuerknüppel v

Fahrregler

China, BEC 6V, Spannungsschutz, Bremse

prallel

Modul Bremslicht Rückscheinwerfer

Modul Bremslicht Rückscheinwerfer

3

Steuerknüppel h

nicht belegt





1

Steuerknüppel h

Lenkung

Servo



4

Steuerknüppel v

nicht belegt



11.1

11.2

Taster 1-0-2

Winde Seil ausfahren

Servo-Umbau, Anschlag ausgebaut, Poti fixiert, Motor wird über Servo-Leiterplatte umgepolt



Winde Seil einziehen

12

Taster 1-0-2

Hupe auf 1 u.2

Micro Signalgeber Hupe



13.1

13.2

Taster 1-0-2

Scheinwerfer 1

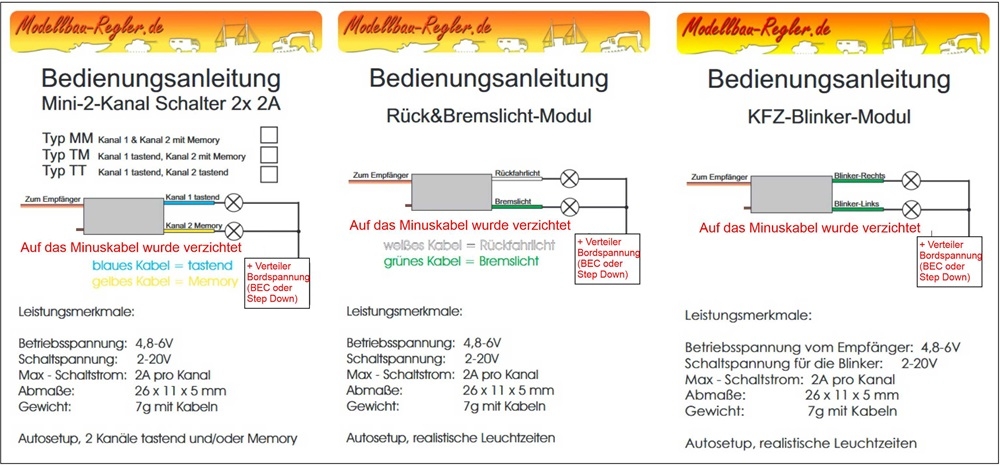

2-Kanal Mini-SMD-Schalter Typ MM



Fahrerkabine

14.1

14.2

Taster 1-0-2

Scheinwerfer 2

2-Kanal Mini-SMD-Schalter Typ MM



Rück-,Umriss-Lichter

8

Potentiometer

nicht belegt





10.1

10.2

Schalter 1-0-2

Wohnaufbau Innenbeleuchtung

2-Kanal Mini-SMD-Schalter Typ MM



Beleuchtung Arbeitsbühne hinten

9

Schalter 1-0-2

Getriebe, Gang 1 u. 2

Servo



6.1

6.2

Schalter 1-0-2

Nachtlicht(Abblend), Anhängerlicht

Servo, Getriebe ausgebaut, Poti fixiert, + - Umpolung über Servo-Leiterplatte

Servo, Getriebe ausgebaut, Poti fixiert, + - Umpolung über Servo-Leiterplatte

Taglicht

5.1

5.2

Schalter 1-0-2

Blinklicht rechts

Blinklicht links

Blinker-Modul

Blinker-Modul

7

Potentiometer

nicht belegt

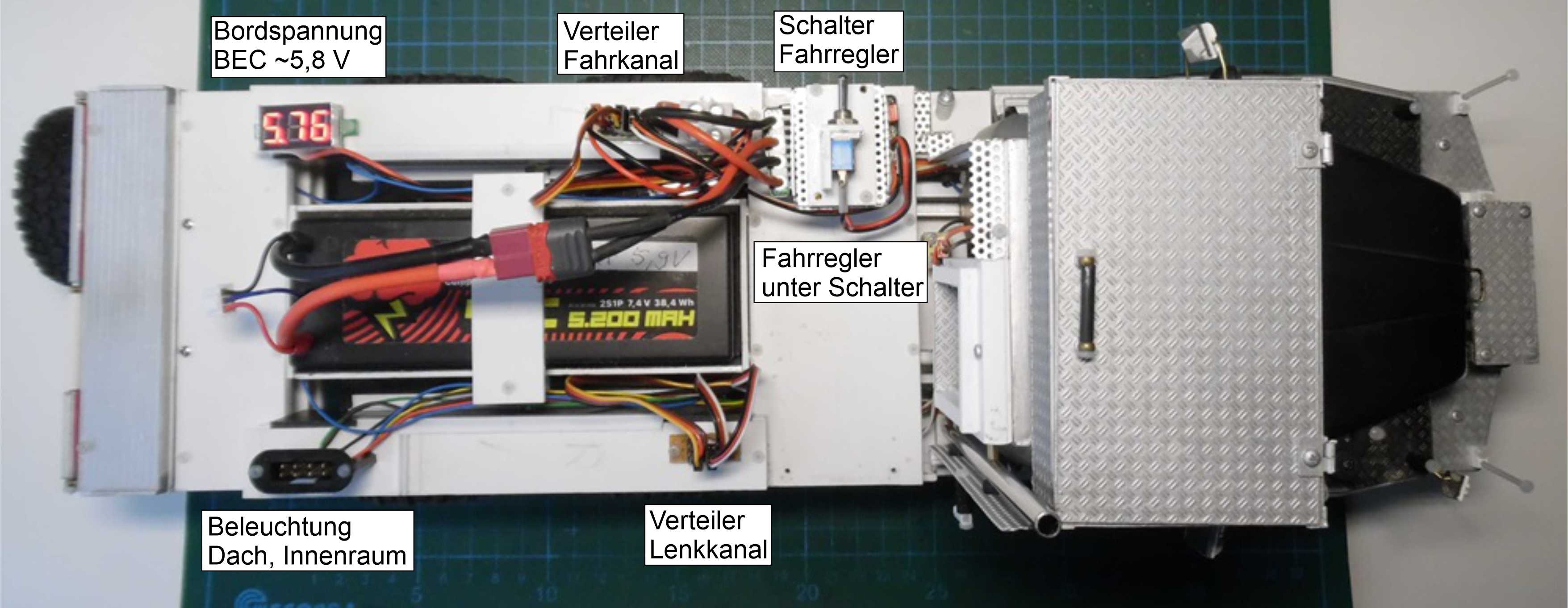

Hauptschalter über dem Fahrregler

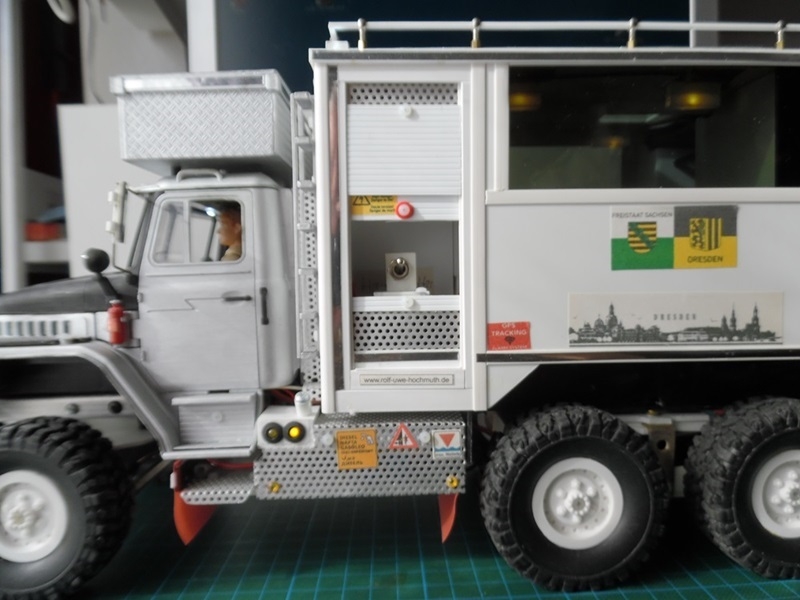

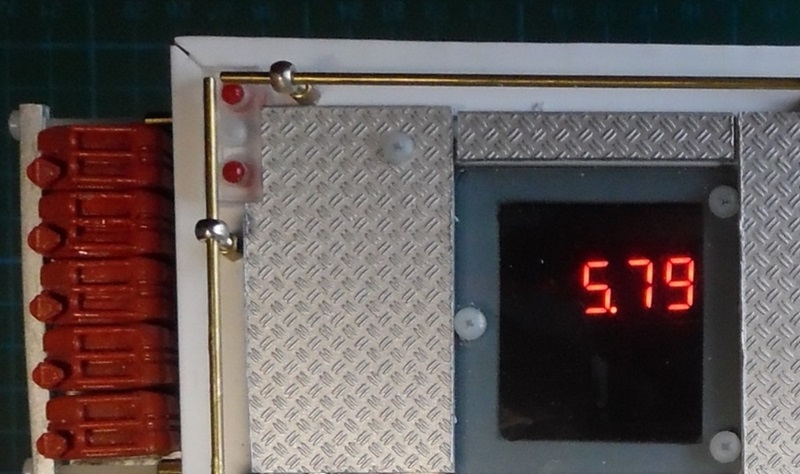

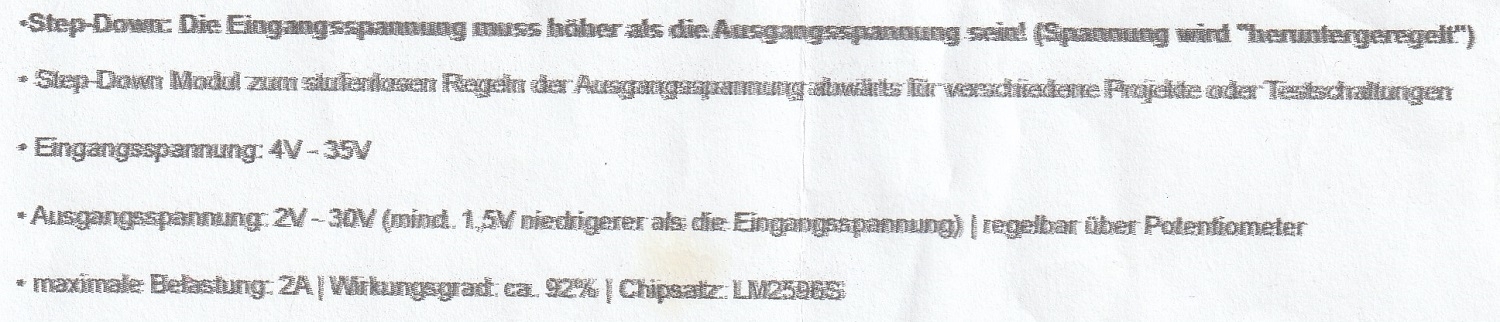

die Bordspannung (BEC) im Klo

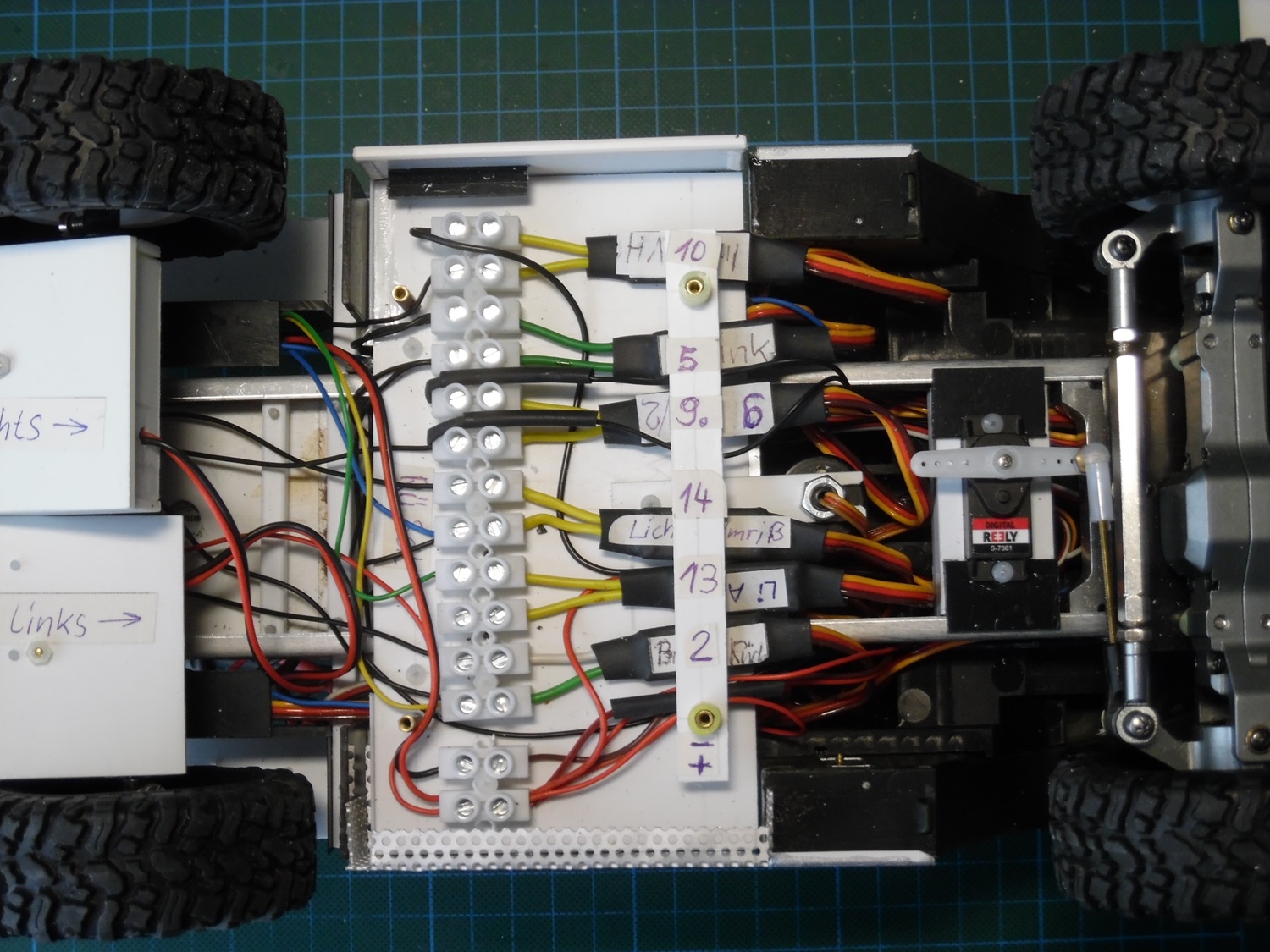

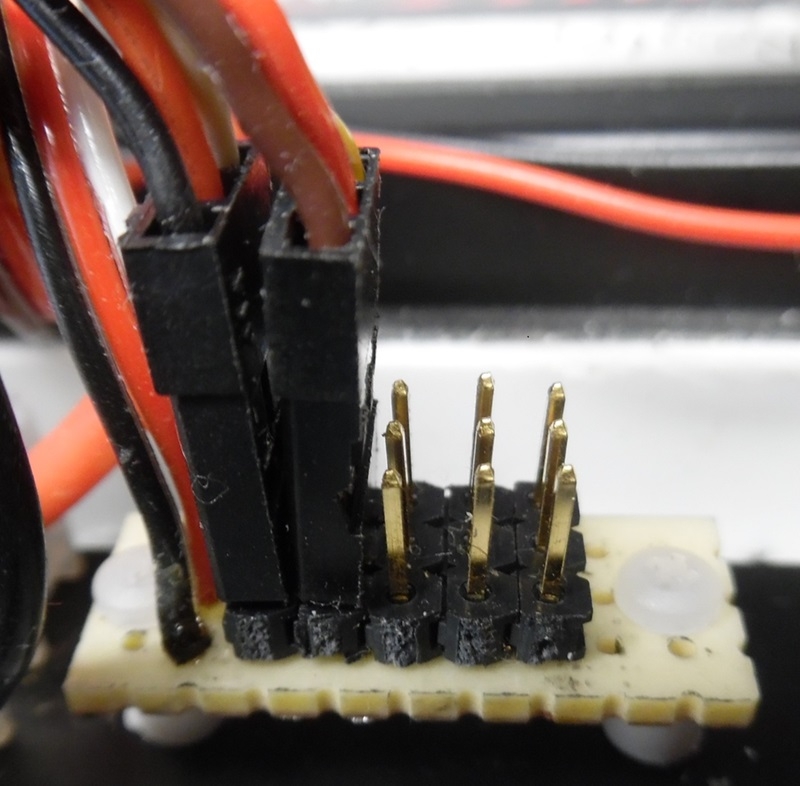

Ersatz für Y-Kabel (Servo-Splitter):

Auf einer 2,5 mm Universal-Leiterplatte die erforderlichen 3er-Stecker u. ein Empfängerkabel (Servo-Kabel) anlöten.

Hier für Kanal-2: Fahrregler u. Brems/Rückfahr-Licht u. geplant: Sound, Rüchwärtspiepser, Reserve.

Das Steuersignal u. die Stromversorgung (BEC-Bordspannung) für die Schalt-Module kommen über den Empfänger (kleine Ströme max.3 A).

Die Motorstromversorgung kommt vom Akku direkt über den Fahrregler.
